يمكنك أن تطمئن إلى شراء الأنابيب الفرعية لمكيف الهواء Gangxin التي ينتجها مصنعنا. هذا المنتج مصنوع بأحدث تقنيات حماية البيئة، مع كثافة المنتج العالية، ومقاومة الضغط القوية، بما يتماشى مع اختبار حماية البيئة ROHS وREACH، والمظهر الجميل، وحجم التثبيت المناسب، وتكنولوجيا اللحام المتقدمة؛

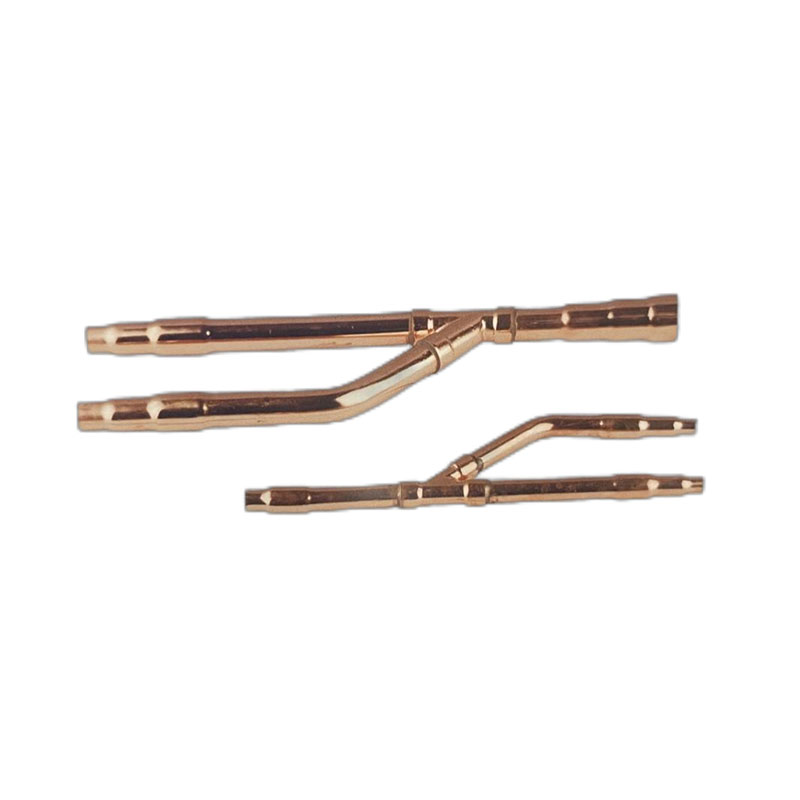

يعد الأنبوب الفرعي لمكيف الهواء مكونًا مهمًا يربط بين الوحدة الداخلية وخطوط أنابيب الوحدة الخارجية. المادة الرئيسية هي الأنابيب النحاسية، والتي تلعب دور تحويل مادة التبريد.
أنبوب التشعب، المعروف أيضًا باسم الفرع، الفاصل، مقسم إلى أنبوب بخار وأنبوب سائل، يستخدم في تركيب خط أنابيب التكييف المركزي VRV (متعدد الخطوط)، وهو جزء مهم من توصيل خط أنابيب الوحدة الداخلية والخارجية، والمادة الرئيسية هي النحاس الأنابيب، يلعب دور فصل المبردات. يتم تحديد اختيار الأنبوب المقسم وفقًا لسعة الوحدة الداخلية المتصلة بكل أنبوب مقسم. يمكن تركيب أنابيب تكييف الهواء أفقياً أو عمودياً، وعند تركيبها أفقياً يجب أن تكون الزاوية بين فوهة الأنبوب والخط الأفقي أقل من 15 درجة؛ التثبيت الرأسي، في مواجهة فم الأنبوب، وأي فم أنبوب وزاوية خط عمودي يجب أن تكون أقل من 15 درجة؛ يجب أن يتأكد أنبوب فرع مكيف الهواء بعد منفذي الأنبوب من أن مقطع الأنبوب المستقيم يزيد عن 60 سم؛ لا يمكن للمشعبات الفرعية الصغيرة أن تحل محل المتشعبات الكبيرة
عادة ما يكون هيكل الأنبوب الفرعي لمكيف الهواء مصنوعًا من أنابيب نحاسية عالية الجودة، ويمكن الاعتماد على سعة الوحدة الداخلية المتصلة بكل أنبوب متباعد لتحديد حجمه. يمكن فصل المبرد إلى أنابيب مقسمة أخرى ومبخرات نهائية عن طريق التحويل عبر أنبوب السائل. يتحول سائل التبريد إلى غاز بعد امتصاص الحرارة في المبخر، ثم يتدفق مرة أخرى إلى ضاغط المحرك الرئيسي عبر أنبوب الغاز. يشبه أنبوب تقسيم تكييف الهواء رأس التشعب لأنبوب الماء، والذي يستخدم لتقسيم مادة التبريد، ويتم استخدام الأنبوب المقسم متعدد الخطوط لسلسلة العديد من ملحقات tuyere
رقم سري | مواصفة | قطر الأنبوب النهائي | ب-قطر الأنبوب النهائي | قطر الأنبوب الطرفي C | |
1 | إي-52سن | قصبة هوائية | ¢19.4/¢16.5/¢13.1 | ¢16.5/13.1 | ¢16.5/¢13.1 |
الأنابيب السائلة | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
2 | إي-102سن | قصبة هوائية | ¢19.4/¢16.5 | ¢22.7/¢19.4/¢16.5/¢13.1 | ¢16.5/¢13.1 |
الأنابيب السائلة | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
3 | إي-162سن | قصبة هوائية | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
الأنابيب السائلة | ¢13.1 | ¢13.1/¢10 | ¢13.1/¢16.5/¢6.8 | ||
4 | إي-242سن | قصبة هوائية | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
الأنابيب السائلة | ¢19.4/¢16.5 | ¢16.5/¢13.1/¢10 | ¢16.5/¢13.1/¢10 | ||
5 | إي-302سن | قصبة هوائية | ¢33.6/¢39 | ¢33.6/¢39 | ¢29 |
الأنابيب السائلة | ¢19.4/¢22.4 | ¢19.4/¢16.5/¢13.1/¢10 | ¢19.4/¢16.5/¢13.1/¢10 | ||
6 | إي-462سن | قصبة هوائية | ¢42/¢44.9 | ¢42/¢44.9 | ¢38.5/¢33.2/¢29 |
الأنابيب السائلة | ¢19.4/¢22.4 | ¢19.4/¢16.5/¢13.1/¢10 | ¢19.4/¢16.5/¢13.1/¢10 |
رقم سري | مواصفة | قطر الأنبوب النهائي | ب-قطر الأنبوب النهائي | قطر الأنبوب الطرفي C | |
1 | إي-52سن | قصبة هوائية | ¢19.4/¢16.5 | ¢16.5/13.1 | ¢16.5/¢13.1 |
الأنابيب السائلة | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
2 | إي-102سن | قصبة هوائية | ¢19.4/¢16.5 | ¢22.7/¢19.4/¢16.5/¢13.1 | ¢16.5/¢13.1 |
الأنابيب السائلة | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
3 | إي-162سن | قصبة هوائية | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
الأنابيب السائلة | ¢16.5/¢13.1 | ¢13.1/¢10 | ¢13.1/¢16.5/¢6.8 | ||
4 | إي-242سن | قصبة هوائية | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
الأنابيب السائلة | ¢19.4/¢16.5 | ¢19.4/¢16.5/¢13.1/¢10 | ¢16.5/¢13.1/¢10/¢6.8 | ||
5 | إي-302سن | قصبة هوائية | ¢33.6/¢39 | ¢33.6/¢39 | ¢29 |
الأنابيب السائلة | ¢19.4/¢22.4 | ¢19.4/¢16.5/¢13.1/¢10 | ¢13.1/¢10/¢7.5 |
