يمكنك أن تطمئن إلى شراء كوع Gangxin Right Angle الذي ينتجه مصنعنا. هذا المنتج مصنوع بأحدث تقنيات حماية البيئة، وكثافة المنتج العالية، ومقاومة الضغط القوية، بما يتماشى مع اختبار حماية البيئة ROHS وREACH، والمظهر الجميل، وحجم التثبيت المناسب، والتكنولوجيا المتقدمة؛

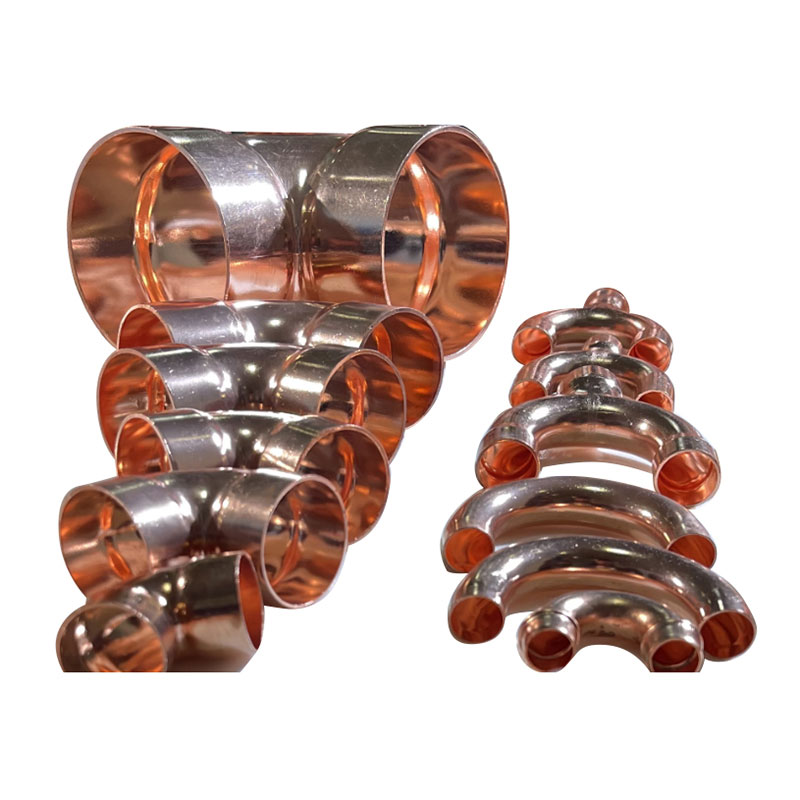

الكوع ذو الزاوية اليمنى هو نوع من مجموعة الأنابيب المستخدمة لتوصيل الأنابيب النحاسية، يستخدم بشكل رئيسي في التبريد وتكييف الهواء وتسخين المياه وغيرها من الأنظمة، لتحقيق توجيه بزاوية قائمة 90 درجة بين الأنابيب. هذا النوع من الكوع عادة ما يكون مصنوع من النحاس، لديه موصلية حرارية جيدة ومقاومة للتآكل، مناسب لأنظمة الأنابيب التي تحتاج إلى الانحناء أو الدوران بشكل متكرر. يحتوي الكوع النحاسي بزاوية 90 درجة على مجموعة واسعة من التطبيقات، بما في ذلك على سبيل المثال لا الحصر تكييف الهواء أو التبريد أو توصيل أنابيب المياه النحاسية. تصميمها وتصنيعها وفقًا لبعض المعايير الوطنية والدولية، مثل المعيار الأمريكي ASME B16.22، المعيار الأوروبي EN1254-1، المعيار البريطاني BS864 والمعيار الأسترالي AS364، لضمان سلامة المنتجات وقابليتها للتبادل. بالإضافة إلى ذلك، الكوع ذو الزاوية اليمنى متقدم في تكنولوجيا التصنيع. هي تقنية جديدة لتشكيل البثق لزيادة كثافته . يُظهر اختبار قوة الضغط أن ضغط وصلة الأنابيب النحاسية يصل إلى 32 ميجا باسكال، آمن جدًا للاستخدام في خطوط أنابيب الضغط التقليدية. هذه الأكواع ليست مناسبة فقط للتوصيل المباشر للأنابيب النحاسية، مناسبة أيضًا لتقليل التوصيل، هي التوصيل بين أقطار مختلفة من الأنابيب النحاسية، متوفرة في مجموعة متنوعة من المواصفات والأنواع لتلبية احتياجات التطبيقات المختلفة. نظرًا لأن النحاس يتمتع بموصلية كهربائية وحرارية جيدة، فإن الكوع ذو الزاوية اليمنى له أيضًا تطبيق معين في المجال الكهربائي والإلكتروني، كجزء من اتصال الدائرة
|
نموذج |
مقاس |
أ(و) |
B |
T |
X |
ملاحظة |
|
(مم) |
||||||
|
جي إكس-دبليو-01 |
9.52 |
9.52+0.15 |
9.0+1.0 |
0.80 |
12.8 |
|
|
جي إكس-دبليو-02 |
12.70 |
12.77+0.15 |
9.0+1.0 |
0.80 |
14.4 |
|
|
جي إكس-دبليو-03 |
15.88 |
15.95+0.15 |
11.0+1.0 |
0.90 |
15.9 |
|
|
جي إكس-دبليو-04 |
19.05 |
19.12+0.15 |
15+1.0 |
0.90 |
17.5 |
|
|
جي إكس-دبليو-05 |
22.20 |
22.32+0.15 |
15+1.0 |
0.90 |
19.1 |
|
|
جي إكس-دبليو-06 |
25.40 |
25.49+0.15 |
15+1.0 |
1.09 |
20.7 |
|
|
جي إكس-دبليو-07 |
28.60 |
28.72+0.15 |
20+1.0 |
1.09 |
22.3 |
|
|
جي إكس-دبليو-08 |
31.75 |
31.84+0.15 |
25+1.5 |
1.09 |
23.9 |
|
|
جي إكس-دبليو-09 |
35.00 |
35.1+0.15 |
12.0+1.5 |
1.09 |
25.5 |
|
|
جي اكس-دبليو-10 |
38.10 |
38.22+0.15 |
12.0+1.5 |
1.09 |
27.1 |
|
|
جي اكس-دبليو-11 |
41.30 |
41.4+0.15 |
12.0+1.5 |
1.09 |
28.7 |
|
|
جي اكس-دبليو-12 |
42.00 |
42.1+0.15 |
12.0+1.5 |
1.09 |
29.0 |
|
|
جي اكس-دبليو-13 |
50.80 |
50.92+0.15 |
12.0+1.5 |
1.09 |
33.4 |
|
|
جي إكس-دبليو-14 |
54.00 |
54.1+0.15 |
12.0+1.5 |
1.09 |
35.0 |
|
|
جي اكس-دبليو-15 |
63.50 |
63.65+0.15 |
12.0+1.5 |
1.09 |
39.8 |
|
|
جي اكس-دبليو-16 |
66.70 |
66.85+0.15 |
12.0+1.5 |
1.09 |
41.4 |
|
|
جي اكس-دبليو-17 |
76.20 |
76.45+0.15 |
15.0+2.0 |
1.47 |
46.1 |
|
|
جي اكس-دبليو-18 |
79.40 |
79.52+0.15 |
15.0+2.0 |
1.47 |
47.7 |
|
|
جي اكس-دبليو-19 |
101.60 |
101.85+0.15 |
15.0+2.0 |
1.47 |
58.8 |
|
|
جي اكس-دبليو-20 |
105.00 |
105.25+0.15 |
15.0+2.0 |
1.47 |
60.5 |
|
|
جي إكس-دبليو-21 |
127.00 |
127.25+0.15 |
15.0+2.0 |
2.00 |
71.5 |
|
|
جي إكس-دبليو-22 |
152.40 |
152.65+0.15 |
20.0+2.0 |
2.50 |
84.2 |
